Все о спиннинге

Ловля спиннингом состоит из непрерывных забросов и подтягивания приманки. Мастерство ловли заключается в том, чтобы блесна при ведении в воде казалась живой или, как говорят, хорошо играла, и тем самым привлекала бы хищника. В поисках рыбы спиннингист все время передвигается по берегу реки или в лодке. Такая подвижная и активная ловля не только увлекательна — она развивает в человеке наблюдательность и выносливость. Спиннингист должен хорошо владеть снастью, знать биологию рыб, жизнь водоема. Спиннингом ловят как в закрытых водоемах, так и в море.

Современная спиннинговая снасть состоит из удилища с пропускными кольцами и рукояткой, на которой крепится съемная катушка с леской (рис. 1). Обычная длина лески — 100 м. Удилище чаще делают разъемным, из 2–3 колен. Собрав удилище, к рукоятке крепят катушку, леску продевают через пропускные кольца, а к концу ее привязывают блесну. Иногда перед блесной ставят металлический поводок, а когда она легкая, ставят еще и грузило.

Сейчас российские рыболовы пользуются спиннинговыми удилищами отечественного и зарубежного производства, а также самодельным. Какие из них лучше? Как проверить качество того или иного удилища? Как улучшить его строй. Рыболов сможет ответить себе на эти вопросы, если будет знать теорию удилища. С нее мы и начнем знакомство со спиннингом.

Удилище

Спиннинговое удилище — это гибкая пружина, служащая для метания приманки, подсечки и вываживания рыбы. Заброс приманок весом до 40. г на дистанцию 70–80 м вызывает в удилище значительные напряжения, поэтому оно должно быть упругим и жестким, т. е. сгибаться с некоторым усилием, а после изгиба выпрямляться, не оставляя кривизны. Излишняя жесткость приближает удилище к палке, делает его не способным ощущать в воде игру блесны и защищать тонкую леску от обрыва при резких рывках рыбы. Вся снасть делается грубой: леска для такого удилища должна быть толстой, а грузило тяжелым. На толстую леску хуже ловить рыбу, забросы получаются короткими и вся снасть во многом проигрывает.

Рис. 1. Спиннинговая снасть: 1 — рукоятка удилища, 2 — катушка с леской, 3 — катушкодержатель, 4 — грибок, 5 — пропускное кольцо, 6 — блесна

Упругость и жесткость удилища можно измерять и выражать числовыми величинами. Обе эти величины, вместе взятые, характеризуют мощность удилища, что имеет большое практическое значение. Чем больше мощность удилища, тем более крупную рыбу оно вываживает, тем более тяжелый груз метает. Для каждого удилища существует свой определенный груз, который оно способно метать (без перегрузки) на более дальние дистанции. Его необходимо знать каждому спиннингисту, а для этого надо знать жесткость удилища.

Жесткое, но не упругое удилище, которое сгибается с большим усилием, а затем не выпрямляется, нельзя считать мощным. — Качество удилища во многом зависит от его строя, т. е. от формы и размеров. Кроме того, удилище должно быть легким, так как во время ловли его держат в руках. Легкое удилище меньше утомляет рыболова и более маневренно.

Упругость удилища

Итак, чтобы иметь полное представление об удилище, необходимо знать его техническую характеристику, а именно — данные о его упругости, жесткости, мощности, строе (форма и размеры) и весе. Без этих данных судить о качестве удилища нельзя.

Рис. 2. Определение упругости удилища

Разные материалы имеют разную степень упругости. Упругость бамбука, идущего на изготовление удилищ, зависит от породы, влажности и зрелости его. Сейчас лучшим материалом для удилищ следует признать стеклопластик, основой которого является стекловолокно, а связующим — полиамидные смолы. Измеряют упругость удилища величиной деформации, оставшейся после его изгиба (рис. 2). Для этого удилище ставят под углом 45° к горизонтали, закрепляют нижнюю часть рукоятки, а конец нагружают так, чтобы он опустился до горизонтали.

Через 3–4 мин. груз снимают. Если после освобождения от нагрузки удилище остается короткое время изогнутым, а затем выпрямляется, оно имеет временную (исчезающую) деформацию. Если с течением времени удилище полностью не разгибается, значит оно имеет остаточную деформацию. У хороших удилищ этого не должно быть. Этим недостатком страдают удилища, изготовленные из незрелого бамбука. Исчисляют деформацию в процентах. Точка Л — конец удилища до испытания, точка С — после испытания. Длину отрезка АС делят на высоту АБ и умножают на 100. Исчезающая деформация обычно не превышает 3 %.

Жесткость удилища

Это понятие часто путают с упругостью. Жесткое удилище сгибается с усилием, а упругое, если оно не жесткое, изгибается легко, без особых усилий. Если на концы удилищ равной длины подвесить равные грузы, то более жесткое удилище даст на конце меньшую стрелу прогиба.

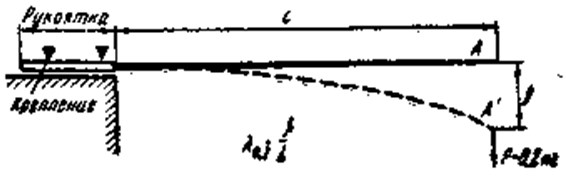

Рис. 3. Определение жесткости удилища

Жесткость удилища любой длины можно определить отношением стрелы прогиба его конца в сантиметрах к его длине в метрах, подвешивая на конце один и тот же груз Р=0,2 кг. Для определения жесткости удилища его рукоятку целиком кладут на твердое горизонтальное основание (рис. 3), например на стол, и закрепляют в двух точках. Свисающую часть измеряют в метрах и засекают на вертикальной рейке высоту конца удилища А над полом. На конец удилища вешают груз Р=0,2 кг. Конец удилища переместится в точку А, тогда измеряют величину f стрелы прогиба в сантиметрах. Жесткость (В основу расчета положено отношение стрелы прогиба f к изгибающему моменту M — PL в килограммометрах. Поскольку Р — =0,2 кг величина постоянная, то она исключается из расчета.) Л0j2 = f/L. При длине удилища (без рукоятки) L — 1,5 м и грузе Р — 0,2 кг стрела провеса на конце f= = 24 см. Жесткость удилища Л0,2 = 24: 1,5=16, Чем меньше величина А., тем жестче удилище.

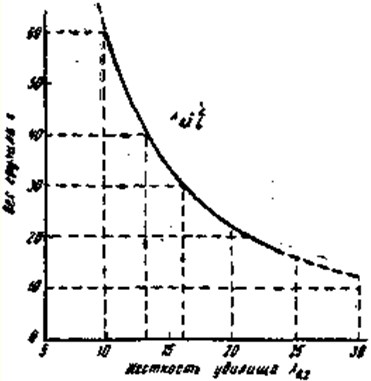

Рис. 4. График определения веса грузила при метании с инерционной катушкой в зависимости от жесткости удилища

Знание жесткости позволяет подобрать наилучший вес грузила для метания. Известно, что чем жёстче удилище, тем более тяжелое грузило оно способно метать, если, конечно, оно упруго и не имеет остаточной деформации. На рис. 4 дана кривая, позволяющая по шкале жесткости (Шкала построена на основании многолетней практики при метании грузил на стадионах различными удилищами, с применением инерционных катушек. Кривая не претендует на абсолютную точность, но очень близка к истине) определять вес грузила, которое можно метать удилищем без его перегрузки на более далекие расстояния. Из графика видно, что для удилищ жесткостью 9 — 10, 13–14, 16–18, 22–25 лучшими грузилами для метания соответственно будут 60, 40, 30 и 20 г.

Строй удилища

Удилище с хорошим строем позволяет делать далекие забросы приманки, надежно подсекать рыбу, быстро ее утомлять при вываживании и предохраняет леску от обрыва. Ни один из естественных хлыстов не может полностью удовлетворить требованиям, предъявляемым к хорошему строю удилища, поэтому их делают клееными из толстостенного бамбука или из стеклопластика и других упругих материалов. Рациональное распределение материала по длине удилища обеспечивает его хороший строй.

Под строем понимается различное сочетание длин и сечений отдельных — участков удилища, определяющих его форму в целом.

Каждая часть удилища имеет свое назначение.

Вершинка играет главную роль при подсечке; она должна быть достаточно упругой, жесткой, но легкой, быть ни слишком тонкой, ни слишком толстой (тонкая не даст хорошей подсечки, толстая будет обрывать леску) и иметь мягкий, плавный переход к леске.

Средняя часть — основной рычаг-пружина. Его назначение — метание грузила и защита лески от обрыва во время вываживания рыбы.

Нижняя, комелевая, часть выполняет роль пружины вываживания, являясь как бы буфером средней части. Это самая мощная и прочная, часть удилища. При вываживании крупной рыбы следует пользоваться только этой частью, перенося на нее всю нагрузку.

Рукоятка — нижняя утолщенная часть удилища, несущая на себе все удилище, служащая для управления им. Она должна быть — прочной, но в то же время гнущейся и составлять одно целое с удилищем, плавно переходить в комелевую часть. Деревянные негнущиеся рукоятки тяжелы и грубы, поэтому мы их не рекомендуем.

Большинство удилищ имеет конусную форму (рис. 5, а). Степень конусности хлыстов характеризуется сгоном (сбегом), представляющим собой разность диаметров на единицу длины. Хлыст длиной 4 м с диаметром комеля 23 и вершины 3 мм имеет сгон (23 — 3): 4=5 мм на один метр или 0,5 мм на 10 см длины, Для удилищ применяются хлысты со сгоном от 3 до 5 мм.

Рис. 5. Различные формы удилищ: а — конусная, б — параболическая, в — конусно-параболическая

Как отражается сгон на строе удилища? Сравнивая два удилища одинаковой длины с равными диаметрами вершин, но разными комелями, мы убеждаемся, что комелистое удилище (с более толстым комелем) ощущается в руке собранно, цельно, т. е. чувствуется все — от комеля до вершины. Оно послушно, легко управляемо, так как имеет благоприятный баланс (центр тяжести расположен ближе к комелю, к руке). Удилище с тонким комелем менее собранно, трудно управляемо. При подсечке рыбы оно «клюет» вершиной и, следовательно, запаздывает, баланс его неудовлетворительный и поэтому рука ощущает его как тяжелое. Вместе с тем у прогонистого удилища есть свои преимущества. При забросе грузила и вываживании рыбы оно гнется по всей длине и способно защитить тонкую леску от обрыва, в то время как у комелистого удилища при забросе грузила пружинит только верхняя часть, а средняя почти не работает и не гнется, и оно неспособно защитить тонкую леску от обрыва.

Если взять удилище за комель и слегка потрясти его из стороны в сторону, то у комелистого будет играть (колебаться из стороны в сторону) только небольшая часть вершинки с небольшим концевым размахом. У прогонистого удилища будут играть и вершина и середина, причем с большим размахом. У чрезмерно комелистого хлыста никакой игры не будет, и для удилища он не пригоден. Наиболее подходящим будет такой хлыст, у которого вибрирует третья часть, считая от вершины, или несколько большая. Итак, конусная форма удилищ является несовершенной: у комелистого вершинка и комель хороши, середина плохая; у прогонистого — середина хороша, а комель и вершина неудовлетворительны.

При построении некоторым удилищам придают форму усеченного параболоида (рис. 5, б). Размеры его рассчитывают и подбирают так, чтобы при забросе грузила силы, действующие на него, создавали по всей его длине более равномерные напряжения. Удилище параболической формы более совершенно, чем конусное. Оно позволяет делать дальние забросы, достаточно надежно, но излишне жестковато для защиты тонкой лески.

Многолетние поиски как наших, так и зарубежных специалистов привели к такому результату: наилучшей формой спиннингового удилища является конусно-параболическая (рис. 5, в). Вершина такого удилища представляет собой усеченный выпуклый параболоид, занимающий 20–25 % длины удилища без рукоятки. Средняя часть, составляющая 55–60 % длины, — усеченный конус с небольшим сгоном. Комелевая часть, составляющая 15–20 % длины, — вогнутый, усеченный параболоид. Рукоятка цилиндрическая, утолщенная, берется по размеру удилища и при расчете не входит в длину удилища.

Чтобы яснее представить форму удилища, его изображают на чертеже в двух масштабах: горизонтальные размеры в М 1:10, а вертикальные в М 10:1, т. е. длину его сокращают в 10 раз, а диаметр увеличивают в 10 раз. Рисунок в таком масштабе дает наглядное представление об удилище и удобен для чтения при его построении.

Диаметры удилища и сгон указывают через каждые 10 см (рис. 6 и 7).

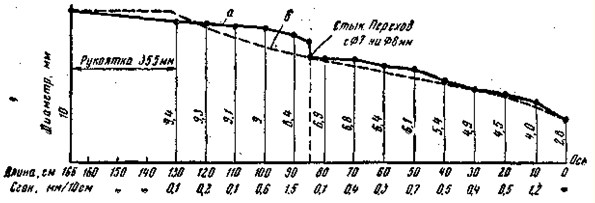

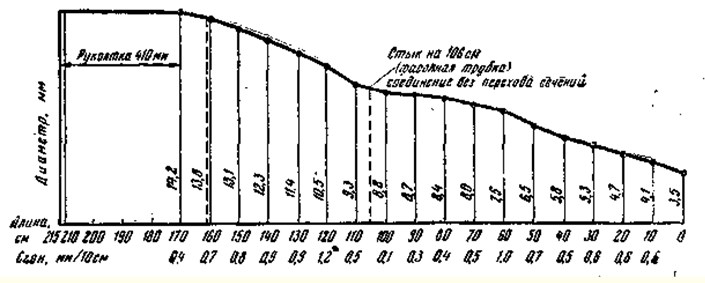

Рис. 6. Форма одноручного удилища из стеклопластика (вес 280 г): а — фактическая, б — идеальная

Рис. 7. Форма одноручного пустотелого удилища из стеклопластика (вес 225 г.)

Строй удилища характеризует кривая его изгиба. Чтобы получить такую кривую, пользуются общепринятым методом. Удилище устанавливают под углом 45° к горизонтали и закрепляют рукоятку в нижней части. На уровне комеля натягивают горизонтально бечеву и проверяют по уровню или ватерпасу. К концу удилища подвешивают груз, который постепенно увеличивают, и доводят конец удилища до горизонтали. Вес этого груза необходимо записать, он называется испытательной, нагрузкой.

Чтобы зафиксировать кривую изгиба, а затем вычертить ее в масштабе на бумаге, начиная от комеля и двигаясь по горизонтали, измеряют через каждый 20 см высоту кривой (от удилища до горизонтали). Затем измеряют длину основания кривой от комеля до вершины. Для выполнения этой работы сооружают несложный стенд (рис. 8). На стене от потолка до пола натягивают вертикально отрезки лески или нитки, располагая их в 20 см одну от другой. На них с помощью иглы надевают резиновые кубики (0,5 см3). Передвигая и устанавливая кубики, против удилища фиксируют кривую изгиба, удилище освобождают от груза.

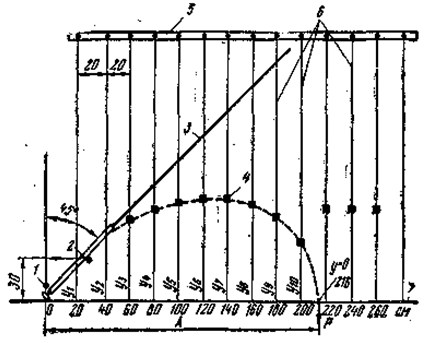

Рис. 8. Стенд для снятия кривой изгиба удилища: 1, 2 — опоры для закрепления рукоятки, 3, 4 — начальное и конечное положение удилища, 5 — рейка, в — капроновые жилки с резиновыми кубиками, 7 — горизонталь (бечева); Р =- испытательная нагрузка

Анализируя кривые, мы убеждаемся, что каждое удилище имеет свою форму изгиба, которая характеризует его строй.

Если сравнить кривые изгиба двух удилищ конусной формы, у которых длина и толщина верхних концов одинаковая, а диаметры комелей разные, то у более комелистого удилища максимальная высота кривой сдвинута ближе к вершине, а у прогонистого удилища (менее комелистого) она расположена дальше от вершины (рис. 9). При равной упругости груз для изгиба комелистого удилища потребуется больший, чем для прогонистого.

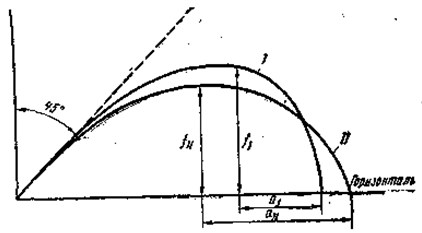

Рис 9. Кривые изгиба удилища: 1 — более комелистого, 11 — менее комелистого

В местах наиболее сильного перегиба удилище испытывает наибольшее напряжение волокон. У комелистого удилища такое место будет ближе к концу, а у прогонистого — ближе к середине. Резкие перегибы указывают на ослабленные места удилища. У разъемных удилищ такие места наблюдаются недалеко от стыка, если переход диаметров от верхнего колена к нижнему составляет около 1,5 мм. Перехода сечений на стыке избегают (применяют фасонные соединительные трубки). Это улучшает строй и надежность удилища.

Если у удилища сильно изогнута вершина, а средняя и комелевая части почти не гнутся, это означает, что верхний конец перегружен; он быстро изнашивается и ломается.

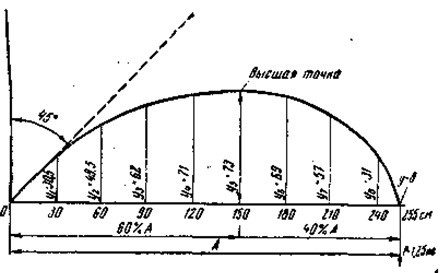

Рис. 10. Идеальная кривая изгиба удилища длиной 3,14 м

Удилище с хорошим строем имеет плавную кривую изгиба от вершины до комеля (включая рукоятку) без резких перегибов и без прямых участков. На рис. 10 дана идеальная кривая изгиба удилища длиной 3,14 м конусно-параболического строя. Как видно из рисунка, перпендикуляр, опущенный из высшей точки кривой на ее основание, делит основание на две части: 40 % длины в сторону вершины и 60 % в Сторону комеля; длина основания кривой А составляет 75–80 % всей длины удилища, включая рукоятку. Зная длину удилища и кривую его изгиба, можно построить другую подобную ей кривую и для удилища другой длины. Сравнивать кривые изгиба удилищ можно в том «случае, когда их длины равны. Таким образом, строй любого удилища можно сравнить с идеальным строем, пользуясь кривыми изгиба.

Мощность удилища

Удилище, как всякая пружина, может быть более сильным (мощным) и менее сильным: все зависит от его упругости и жесткости. Комелистое упругое удилище более жесткое, поэтому оно более мощное, чем упругое прогонистое.

При равноценной упругости мерой мощности удилищ может служить величина испытательной нагрузки, изгибающей конец удилища до горизонтали (при установке под углом 45°), Для спиннинговых удилищ, не считая особо мощных, вес этого груза лежит в пределах от 0,8 до 1,8 кг. Удилищем с хорошим строем можно без труда вываживать рыбу весом в 10 раз больше его испытательной нагрузки.

Теперь представим себе два удилища одинаковой длины, кривые изгиба у них совпадают, а мощности разные. Или два удилища разной длины, разной мощности, кривые изгиба которых подобны. Можно ли считать, что удилища в таких случаях имеют одинаковый строй? Вероятно, строй их следует считать подобным, так как пропорциональность распределения материала по длине удилищ в том и другом случае одинаковая.

К понятию о строе можно добавить еще такое свойство удилища, как «чуткость», т. е. способность его передавать от лески к руке всякие толчки извне, например игру блесны, удар грузилом о дно, траву или, камни. Тонкое жесткое удилище из плотного упругого материала обладает большей чуткостью, чем толстое, сделанное из рыхлого материала. Лучшим резонатором «тонких» ощущений является полое удилище, из которого вынута сердцевина, балласт, притупляющий «чуткость».

Отдельные части удилища

Спиннинговое удилище имеет соединительные трубки, рукоятку, грибок, катушкодержатель и пропускные кольца.

Соединительная трубка

Соединительная трубка — очень важная и ответственная часть удилища: соединение отдельных колен должно быть плотным и таким же прочным, как все удилище в целом. Длина трубок зависит от диаметра удилища, а толщина их стенок от его мощности.

Простейшим соединением колен деревянных удилищ может служить дюралюминиевая трубка. В местах, стыка колена срезают наискось, трубку плотно нагоняют на комелевый конец, а верхний конец подгоняют так, чтобы его можно было вставлять и вынимать из трубки. Длина трубки при таком соединении должна составлять не менее 8–9 диаметров удилища, а длина косого среза — 6 диаметров. Но такое соединение имеет недостаток: трудно разомкнуть колена, если дерево набухнет от воды.

Удилища из стеклопластика и клееные из бамбука соединяют с помощью латунных точеных цельнотянутых трубок. На конец нижнего. колена нагоняют трубку, а на конец верхнего — контртрубку, которая должна плотно входить в трубку. Концы удилища в месте стыка срезают под прямым углом. У точеных трубок, чтобы они не теряли форму при насадке и для большей прочности, на концах делают небольшие утолщения — бортики, а для эластичности перехода от трубки к удилищу — лапки, сточенные к концу на нет (рис. 11, а). Число лапок равно числу граней удилища (обычно 6 шт.), а длина лапок — 1,5 диаметра удилища; длина всей трубки — 7–8 диаметров, а контртрубки — 3,5–4 диаметра удилища. Толщина стенки трубки зависит от мощности удилища. У латунных трубок она равна 0,5–0,8 мм, у контртрубок — 0,3–0,4 мм.

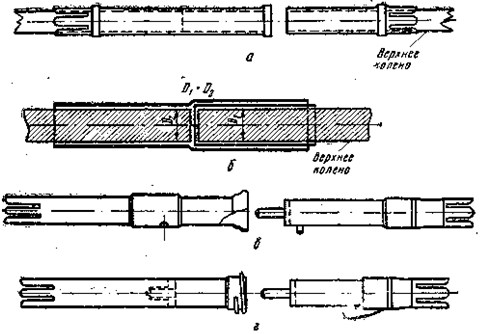

Рис. 11. Соединительные трубки: а — точеная латунная, б — фасонная стальная, в — с кнопочным запором, г — с винтовым запором

Самая лучшая соединительная трубка — фасонная, сделанная из стали; она позволяет соединить концы удилища без перехода сечений на месте их стыка (рис. 11, б), что улучшает строй и надежность удилища.

У импортных удилищ контртрубка на конце имеет впаячное донышко с хвостовиком, а внутри трубки посередине вставлено гнездо для хвостовика. Если хвостовик не слишком толст и хорошо центрирован с гнездом, то это целесообразно, так как усиливает место стыка. Кроме этого, трубки имеют еще винтовой или кнопочный запор (рис. 11, в, г).

Трубки для соединения клееных шестигранных удилищ из бамбука должны иметь диаметр описанной окружности вокруг граней.

В том месте, где насаживается трубка, на грани наклеивают тонкие пластинки из бамбука. Толщина их 0,6–0,8 мм, длина — в соответствии с длиной посадки трубок (половина длины трубки плюс длина лапок). Конец с наклеенными пластинками округляют по диаметру трубки, а нижние концы планок срезают на нет по длине лапок. Округленный конец удилища обматывают тонкой шелковой ниткой по винтовой линии в 1–2 слоя. Чтобы обмотка при насадке трубки не сползала, в 2–3 мм от торца удилища пропиливают незначительную кольцевую бороздку, которую заматывают нитками в 4–5 слоев так, чтобы она чуть возвышалась над обмоткой. Обмотку покрывают 1 или 2 раза шеллачным лаком и, когда он просохнет, трубку нагревают и насаживают. Контртрубку насаживают без подклейки планок, но обязательно с обмоткой нитками. После насадки трубки лапки туго обматывают тонкой прочной ниткой, которая их сжимает, и они плотно охватывают нижнюю конусную часть пластинок. Такая насадка цилиндрических трубок позволяет соединять концы удилищ почти без перехода сечений (так же, как и фасонные трубки).

Рукоятка

Рукоятка служит для того, чтобы удобнее держать удилище и управлять им. Лучшей считается рукоятка, сделанная из пробочных цилиндрических колец. Смазанные клеем для кожи или казеиновым клеем, плотно надетые на комель удилища, они образуют сплошной цилиндр диаметром 30–35 мм. После обработки диаметр рукоятки делают не более 25–28 мм. Длина рукоятки для одноручных удилищ составляет 300–350 мм, для двуручных — 550–700 мм. Отверстия в пробках вырезают тонкостенной металлической трубкой с острыми краями. Концы рукоятки обрамляют конусными металлическими кольцами или оконцевателями из пластмасс. Форма рукояток бывает различной (рис. 12).

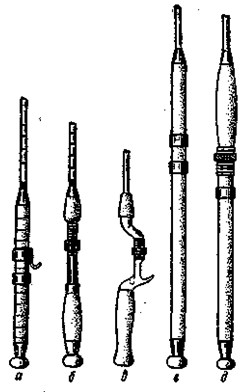

Рис. 12. Формы рукояток: одноручные: а — цилиндрическая, б — фасонная, в — седловидная; двуручные: г — цилиндрическая, д — фасонная

Деревянные рукоятки тяжелы, не гнутся, и поэтому непригодны. Рукоятки из резины тоже тяжелы, при намокании скользят в руках и сильно охлаждают руки. Неплохая рукоятка получается из крошки, ее можно напилить рашпилем из любых мелких пробок. Комель удилища густо смазывают казеиновым клеем, обматывают плотно в 2 слоя (крест-накрест) бинтом и снова слегка смазывают клеем. Пока он не засох, комель катают (как скалку) по опилкам. Нарастив первый слой, дают ему просохнуть. Затем снова смазывают и наращивают второй слой. Операцию повторяют до тех пор, пока не получится рукоятка необходимой толщины. После зачистки ее покрывают водоупорным клеем или лаком.

Грибок

Грибок делают из резины и крепят на конце рукоятки. При забросе он предохраняет от выскальзывания удилища из рук, а при упоре комелем в туловище рыболова смягчает давление. Грибок должен плотно закрывать торцевую часть комеля удилища от проникновения влаги. Простейший грибок состоит из резины с впрессованной в нее металлической крестовиной, с приваренным шурупом, который ввертывают в комель удилища в заранее подготовленное отверстие — иначе можно расколоть удилище (рис. 13, а).

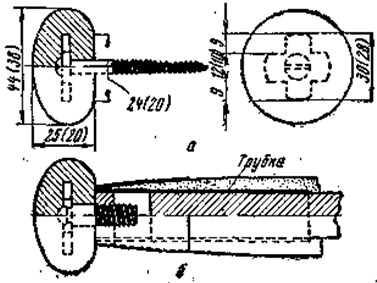

Рис. 13. Резиновые грибки: а — с шурупом, б — с винтом (размеры: в скобках — для одноручного удилища, без скобок — для двуручного)

Значительно лучше, когда вместо шурупа к крестовине приваривают короткий винт, который ввертывают в металлическое дно трубки, имеющей отверстие с нарезкой. Трубку плотно насаживают на комель удилища, на пробковый слой ставят металлический оконцеватель (рис. 13, б).

Катушкодержатели

Катушкодержатели служат для крепления катушки на рукоятке удилища. Они бывают передвижные, позволяющие крепить катушку в любом месте (см. рис. 12, а, г) и встроенные в рукоятку, с постоянным местом крепления катушки (см. рис. 12, б, в). Простейшими передвижными катушкодержателями служат два металлических кольца, похожих на усеченный конус, у которого диаметр одного основания больше другого на 1,5–2 мм. Меньший диаметр берут по диаметру рукоятки. Кольца надвигают расширенной стороной на лапки катушки и плотно зажимают.

Иногда вместо конусных колец применяют плотнопередвигающиеся по рукоятке цилиндрические кольца с выступающими гнездами для лапок катушки. Для плотной затяжки лапок кольца должны пружинить, поэтому их лучше изготовлять из тонкой нагартованной латуни с толщиной стенок не более 0,6 мм.

Еще более надежно крепится катушка, когда один из держателей сделан с винтовым зажимом, а другой — цилиндрический с гнездом (см. рис. 12, д).

Пропускные кольца

Пропускные кольца должны быть легкими, прочными, стойкими на истирание, полированными. Лучшими считаются агатовые в металлической оправе и стальные хромированные. Оправу концевого кольца лучше делать в форме «тюльпана». Такая форма предохраняет леску от захлестывания за конец удилища (рис. 14).

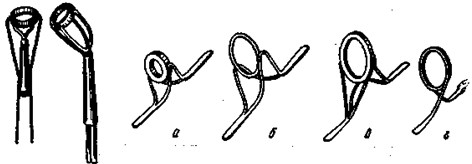

Рис. 14. Концевые (слева) и пропускные кольца: а, б — для удилищ с инерционной катушкой; в, г — для удилищ с безынерционной катушкой

Для ловли с инерционной катушкой применяют набор колец с внутренним диаметром от 5 до 10 мм. На удилище их располагают в порядке уменьшения диаметров от комеля к концу. Диаметр концевого кольца берется на 0,5–1 мм больше диаметра предыдущего кольца. Для крепления колец на удилище применяют проволочную мостовую оправу с лапками, которые приматывают нитками к удилищу. Высоту центров пропускных колец регулируют высотой мостовой оправы.

Диаметр колец для ловли с безынерционной катушкой подбирают в зависимости от длины удилища и диаметра шпульки катушки (рис. 15). Первые от катушки 2–3 кольца довольно большие (диаметром 30–40 мм), поэтому их удобнее делать съемными или складными.

Рис. 15. Диаметры пропускных колец для безынерционной катушки (лежат в секторе АБС)

На одноручном удилище ставят не более четырех колец, на двуручном — не более пяти.

Для более равномерного распределения нагрузки по всей длине удилища расстояния между пропускными кольцами постепенно увеличивают от конца к комелю. Ориентировочно при установке пяти колец расстояние от концевого кольца до каждого последующего таково: 10, 22, 40, 62 % длины удилища; при установке четырех колец — 15, 35, 62 %. Для более точной расстановки колец поступают так: к рукоятке удилища привязывают леску, пропускают ее через концевое кольцо и в местах, ориентировочно намеченных для установки колец, приматывают леску к удилищу несколькими витками ниток так, чтобы петли (витки) можно было передвигать вдоль оси.

Затем удилище закрепляют под углом 30–45° к горизонтали. К концу лески подвешивают груз, способный изогнуть удилище настолько, чтобы конец его был на одном уровне с комелем. Петли передвигают и устанавливают так, чтобы максимальное расстояние от лески до удилища в промежутках между всеми петлями было одинаковым. Затем отмечают место установки петель, снимают груз и на отмеченных местах ставят кольца и приматывают их к удилищу нитками (рис. 16).

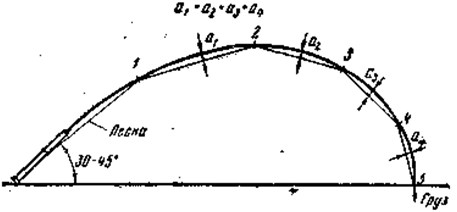

Рис. 16. Расстановка колец на удилище. Кольца в точках 1, 2, 3, 4, 5

Типы и модели удилищ. Различают два типа удилищ: одноручные — для заброса приманки одной рукой и двуручные — для заброса двумя руками. Длина одноручного удилища 1,5–2,1 м, вес 200–350 г; длина двуручного 2,7–3,5 м, вес 550–750 г.

Одноручные удилища применяют для ловли с лодки или там, где неудобно пользоваться двуручными из-за их большой длины.

Для ловли крупной рыбы или ловли с берега удобнее пользоваться двуручным удилищем. Длину удилища подбирают с учетом высоты своего роста, физических возможностей, а иногда просто по вкусу. Существуют различные модели удилищ, каждая из них имеет свое назначение. Сконструировать какую-либо одну модель, одинаково пригодную для всех случаев ловли, невозможно. Не дают хороших результатов так называемые универсальные удилища с различным набором колен для разных способов ловли.

Выбор удилища

Выбирая удилище его следует взять за комель и концом вершины прижать к потолку или к стене под углом 30–40°. Нажимая на комель и изгибая удилище, определяют по ощущению его жесткость и упругость. Одновременно следят и за формой изгиба. Он должен быть равномерным и плавным от конца до рукоятки. Резкие перегибы указывают на слабые места, а прямые участки — на излишнюю грубость. Хорошее удилище после изгиба должно выпрямиться, не оставляя кривизны.

При легком встряхивании удилища за комель по вибрации определяют примерную жесткость и гибкость удилища.

Темно-желтая окраска удилища указывает на зрелость бамбука, зеленая говорит о его незрелости.

У разъемных удилищ проверяют соединение в трубках. Внутренний диаметр трубки должен соответствовать диаметру удилища или быть несколько больше его, но не меньше. В местах стыка соединение должно быть плотным, прочным и не нарушающим прямолинейности удилища при любых углах поворота контртрубки; торцы колен должны плотно сходиться, не оставляя в трубке пустоты. Плохое соединение легко обнаружить при легком покачивании удилища из стороны в сторону, если к концу его привязать небольшой груз (5–7 г).
У клееного удилища проверяют плотность склейки секторов: при хорошей — швы почти незаметны. Прочность склейки проверяют легким и осторожным скручиванием удилища руками (сильным скручиванием можно сломать любое удилище). При плохой склейке удилище трескается и расклеивается по швам, а расклеенное — легко скручивается. Узлы бамбука на секторах не должны сосредоточиваться на гранях в одном месте.

Лакировка — ровная, гладкая, без подтеков, пятен и пузырей — необходима для всех удилищ; все металлические части должны иметь антикоррозионное покрытие, лучше матовое, без блеска (например, оксидирование).

Пропускные кольца должны быть хорошо отполированы и расположены на одной прямой линии.

Катушка

Катушка для спиннинга должна вмещать не менее 100 м лески. Такая длина необходима для маневрирования во время вываживания крупной рыбы. Катушки бывают двух типов: инерционные и безынерционные. У инерционных катушек при забросе лески вращается барабан, у безынерционных барабан не вращается; леска сходит с торца шпульки, не преодолевая инерции массы.

Инерционные катушки

Общий вид инерционной катушки указан на рис. 17. Она состоит из корпуса в виде круглой крышки, в центре ее закреплена ось, на которую посредством втулки насажен вращающийся барабан (шпулька) с ручками для намотки лески. К корпусу приклепана стойка (ножка) с лапками для крепления катушки на удилище.

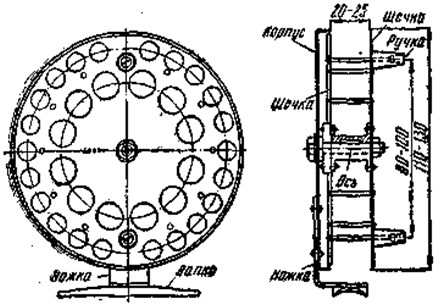

Рис. 17. Инерционная катушка. Общий вид

Примечание. Все удилища с хорошим строем имеют конусно-параболическую или близкую к ней форму.

Требования, предъявляемые к катушке, сводятся к следующему. Наружный диаметр барабана должен быть порядка 90 — 120 мм, диаметр намотки 70 — 100 мм, ширина между щечками 20–25 мм. Катушки меньших диаметров для ловли спиннингом непригодны. Чем меньше вес барабана, чем легче его ход, тем меньше будет его инерция, и дальше заброс. Вес барабана облегчают благодаря применению более легкого, но прочного металла (дюралюминия), уменьшению толщины щечек (до 0,8 мм), высверливанию по периферии щечек отверстий — таким образом вес доводят до 50–80 г. Отверстия, расположенные ближе к центру, мало уменьшают инерцию барабана, но делать их необходимо для создания воздушного (автоматического) торможения барабана. При этом барабан должен быть жестким и прочным.

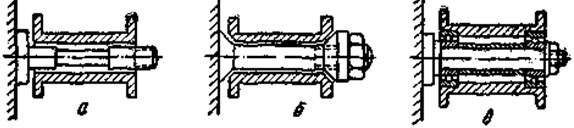

Рис. 18. Различные устройства ходовой части инерционных катушек: а — на цилиндрической оси, б — на конусах, в — на шариковых подшипниках

Легкость хода барабана достигают тщательной полировкой трущихся частей, их смазкой, подбором материала с наименьшим коэффициентом трения (стальная ось) и более совершенной конструкцией ходовой части (рис. 18). Она не должна иметь ни продольного, ни поперечного люфта, т. е. не иметь больших зазоров между осью и втулкой и между втулкой и упорной (торцевой) гайкой. Для устранения поперечного люфта ось тщательно подгоняют к втулке, а для избежания продольного применяют регулируемые упорные винты или конусные гайки с обычной контргайкой.

Барабан должен иметь хороший баланс и вращаться без биения. Балансировка собранных барабанов, достигается точностью разметки и последующей выверкой или применением цельно-точеных барабанов. Недостатком последних является их значительный вес, а тонкие и легкие барабаны при ударе раскалываются. Этих недостатков не бывает лишь в том случае, если материал прочный и упругий. Штампованные из листового материала, собранные на спицах И хорошо отбалансированные катушки очень легки и надежны в работе.

У катушки хорошей конструкции барабан легко снимается с оси — для протирки и смазки; все трущиеся части защищены от песка и пыли, задняя щечка не утопает в корпусе, а выступает из него на 0,4–0,5 мм — во избежание трения лески о края корпуса, зазор между щечкой и корпусом не превышает 0,2–0,25 мм, чтобы в него не западала леска.

Ручки барабана должны быть легкими, равного веса, съемными, удобными для захвата пальцами, длиной 18–20 мм. Располагать их следует ближе к центру, но не ближе, чем в 30–35 мм от него. Ось крепления ручек должна проходить через обе щечки барабана. Под основание ручек ставят легкие металлические стаканчики, чтобы леска не попадала между ручкой и щечкой катушки. Обычная форма ручек — усеченный конус с диаметрами оснований 10,5 и 8,5 мм (рис. 19).

Рис 19. Деталь крепления ручки: 1 — стаканчик, 2 — распорная трубка, 3 — щечки

Ножка катушки — возле лапок должна быть без острых углов и плотно, без зазора, прилегать к борту корпуса. Лапки — в меру широкие, длиной не более 80 мм, с поперечным выгибом (ложбинкой) по диаметру рукоятки удилища (радиус 12–13 мм) и по толщине и ширине спиленные к концам на конус. Расстояние от корпуса (крышки) до лапок — порядка 8 — 10 мм.

Большинство инерционных катушек имеет нерегулируемый тормоз-трещотку, который включают при переносе снасти и вываживании крупной рыбы. Глухой регулируемый тормоз применяют реже. Чтобы избежать запутывания лески во время заброса, иногда делают различные приспособления, подтормаживающие барабан, которые либо заранее регулируют от руки, либо они действуют автоматически. Но эти устройства имеют недостаток — они снижают дальность заброса.

Рис. 20. Катушка-мультипликатор: 1 — шпулька, 2 — подшипник, 3 — ручка

Одним из видов инерционных катушек являются мультипликаторы (рис. 20). Барабан у них закреплен неподвижно на оси, концы которой упираются в две боковые щечки, установленные на общем основании. Ось вращается в концевых подшипниках, а вместе с ней и барабан (шпулька). Ось и рукоятка соединены зубчатой передачей; при одном обороте рукоятки барабан делает 3–3,5 оборота. Такая конструкция позволяет сократить габариты катушки, предельно облегчить ходовую часть шпульки, например выполнить ее на центрах подобно часовому механизму. Недостаток этих катушек — слишком малый диаметр намотки шпульки. У хороших катушек диаметр намотки увеличен наращиванием пробки; ручки сделаны выключающимися при забросе, ось шпульки стоит на часовых камнях; катушка снабжена лесоукладывателем и двумя видами тормозов: глухим (регулируемым) в тормозом-трещоткой (нерегулируемым). Такая катушка позволяет делать далекие забросы, легка и удобна в обращении.

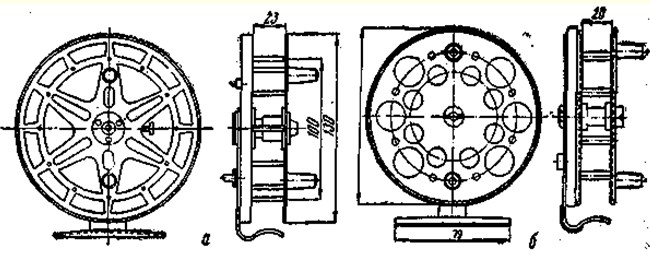

Рис. 21. Инерционные катушки: а — «Невская», б — СКР-120

Среди выпускаемых у нас катушек хорошо зарекомендовала себя «Невская», получившая Знак качества (рис. 21, а). Она имеет штампованный барабан, собранный на 12 спицах, вращающийся на цилиндрической оси. Барабан хорошо отбалансирован, имеет легкий ход, его можно быстро снять и надеть на ось. Втулка хорошо притерта к оси и отполирована. Снаружи, с торца оси, расположен упорный регулировочный винт, устраняющий продольный люфт. Со стороны крышки есть два приспособления: одно для подтормаживания барабана при забросе, другое — для включения тормоза-трещотки. Вес барабана 87 г, общий вес катушки 220 г. Наружный диаметр барабана 130 мм, диаметр намотки 100 мм, расстояние между щечками (ширина) 22,5 мм. Крышка (корпус), стойка и лапки оксидированы.

Харьковская катушка КИП выпускается по образцу «Невской», но качество ее ниже.

Катушки завода «Военохот № 1», марки СКР-100 и СКР-120, (рис. 21, б) довольно примитивны по устройству. Штампованные барабаны, собранные на 8 спицах, вращаются на цилиндрической оси. Катушки без оксидировки, тяжелы на ходу, крепление ручек ненадежное — на одной заклепке в передней щечке. Катушка марки КС-130 того же завода более совершенна, ей присвоен Знак качества. Крепление ручек надежное, ходовая часть на конусах, что обеспечивает регулировку легкости хода и длительность службы. Наружный диаметр барабана — 130 мм, диаметр по спицам 100 мм, ширина между щечками — 20 мм.

Безынерционные катушки

Устройство этих катушек довольно сложное, многим еще не знакомое, поэтому они требуют более пристального рассмотрения. Рассчитаны они для ловли на тонкие лески (0,25 — 0,35 мм). Достоинство их заключается в том, что они позволяют метать легкую приманку весом 4–5 г, леска при забросе не путается, а при сильных рывках рыбы стягивается с катушки с усилием, не превышающим ее прочность, и поэтому не обрывается. Тормозное усилие катушки регулируют на собранной снасти, когда катушка установлена на удилище, а леска пропущена через кольца. При стягивании лески с удилища это усилие должно быть вдвое меньше прочности лески. С удлинением конца лески сила торможения возрастает. Для достижения дальности заброса необходимо, чтобы шпулька катушки была заполнена леской полностью, но не до краев, а на 2–3 мм ниже. Намотку лески на катушку делают вдвоем. Один держит шпульку с новой леской, другой наматывает. Леска должна сбегать с торца шпульки в ту же сторону, в какую идет намотка. Обычно наматывают против часовой стрелки, следовательно, леска должна сбегать в ту же сторону. Если это правило не соблюдается, леска при намотке перекручивается, ее прочность и дальность заброса уменьшаются. Передаточное число у катушек от рукоятки к лесоукладывателю должно быть не менее 1: 3,5.

Безынерционные катушки выпускают в двух вариантах: с открытой и закрытой шпулькой.

Безынерционные катушки с открытой шпулькой

Общий вид безынерционной катушки с открытой шпулькой показан на рис. 22. Катушка состоит из корпуса, ножки с лапками для крепления на удилище, шпульки для намотки лески и механизма намотки, который представляет собой обойму (чашку), вращающуюся на оси вместе с дужкой (лесоукладывателем). Рукоятка и рычаг храповика завершают конструкцию. Ось механизма намотки сопряжена с осью рукоятки под углом 90° посредством червячной или конической зубчатой передачи. При одном обороте рукоятки лесоукладыватель делает от 3 до 5 оборотов вокруг шпульки, что позволяет наматывать леску с необходимой скоростью. Одновременно с вращением лесоукладывателя у большинства катушек шпулька делает поступательно-возвратные движения вдоль оси; благодаря этому леска ложится на шпульку ровными рядами. У некоторых катушек устроен механизм для перекрестной (сотовой) намотки лески.

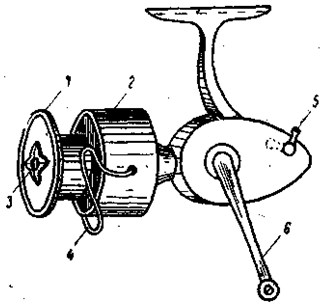

Рис. 22. Безынерционная катушка с открытой шпулькой: 1 — шпулька, 2 — чашка лесоукладывателя, 3 — тормоз, 4 — дужка лесоукладывателя, 5 — стопор, 6 — рукоятка

Дужку лесоукладывателя можно перекладывать рукой из верхнего положения в нижнее. Когда она находится в нижнем положении, леска свободно сходит с торца шпульки, поэтому перед забросом дужку опускают вниз. При повороте рукоятки дужка лесоукладывателя автоматически откидывается вверх, захватывает леску и, вращаясь вместе с обоймой, укладывает леску на шпульку. При включенном положении лесоукладывателя леска стягивается с катушки с усилием, поворачивая шпульку под тормозом. О проворачивании шпульки сигнализирует трещотка. При стягивании лески под тормозом рукоятку катушки надо держать рукой, иначе она будет вращаться в обратную сторону и леска станет сходить почти без торможения. Чтобы освободить руку, включают рычаг храповика. После этого рукоятка может вращаться- только в сторону намотки лески без ослабления тормоза.

Катушки открытого типа крепят на рукоятке удилища снизу, удилище держат в правой руке, а намотку лески делают левой рукой, вращая рукоятку катушки против часовой стрелки. Пропускные кольца на удилище должны иметь большой диаметр.

Из-за неумелого пользования катушкой леска может сильно перекручиваться. Например, не следует вращать рукоятку при вываживании рыбы в тот момент, когда шпулька пробуксовывает и леска стягивается с катушки, или когда леска от большого натяжения не наматывается на катушку; рыбу подтягивают поднятием конца удилища (без подмотки), а затем, опуская его, делают намотку.

Катушки выпускают с конической и червячной передачей. Червячная передача более надежна в работе, — но несколько утомляет руку во время намотки. Для облегчения применяют рукоятки с более длинным плечом или ставят шариковые подшипники. На рис. 23, а указана система червячной передачи. Чашка лесоукладывателя (обойма) закреплена на пустотелой оси со специальной винтовой нарезкой и вращается на двух подшипниках. Сквозь винтовую ось проходит цилиндрическая, которая может двигаться взад и вперед. На одном конце оси крепят рычаг «водило», связанный с эксцентриком зубчатого колеса (кулисная передача). На другом конце надета свободно вращающаяся шпулька и пружинящая шайба. Звездочка при навинчивании на ось прижимает шайбу к торцу шпульки и тормозит ее вращение. Силу торможения регулируют поворотом звездочки в ту или другую сторону.

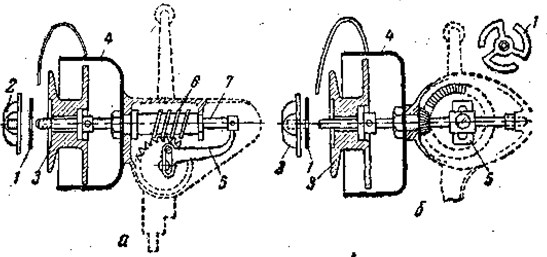

Рис. 23. Основной механизм безынерционной катушки: а — с червячной передачей, б — с зубчатой передачей, 1 — пружинящая шайба, 2 — тормоз, 3 — шпулька, 4 — чашка, 5 — водило, 6 — винтовая ось, 7 — цилиндрическая ось

Катушка с конической зубчатой передачей (рис. 23, б) устроена по тому же принципу, только вместо винтовой оси стоит малая коническая шестеренка. Зубчатая передача проще и легче по устройству, но менее надежна — иногда ломаются зубья.

Другие детали и узлы имеют различные варианты исполнения. Размер катушек характеризуется емкостью шпулек, т. е. длиной и толщиной лески, которая помещается на шпульке. Обычно к катушке прилагают две шпульки: одна с большим диаметром намотки — для тонкой лески, другая с меньшим — для толстой.

Безынерционные катушки с закрытой шпулькой

Безынерционные катушки с закрытой шпулькой относятся к моделям более позднего выпуска. Они снабжены колпаком, закрывающим шпульку и чашку лесоукладывателя. Леска выходит через кольцевое отверстие, расположенное в центре колпака-крышки (рис. 24). Благодаря этому отпадает необходимость устанавливать на удилище специальные кольца большого диаметра. Крепят катушку сверху удилища, леску наматывают правой рукой по часовой стрелке. Дужки лесоукладывателя нет, ее заменяет шпенек скрытый под колпаком. Перед забросом нажимают большим пальцем на рычаг и при взмахе удилищем на посыл палец отпускают. Торможение сбега лески или полная ее остановка производится нажатием того же рычага. Тормоз для защиты лески от обрыва регулируют звездочкой, расположенной сбоку катушки. Обратное вращение рукоятки останавливается автоматически. Механизм для равномерной укладки лески (кулисная передача) имеется не у всех катушек.

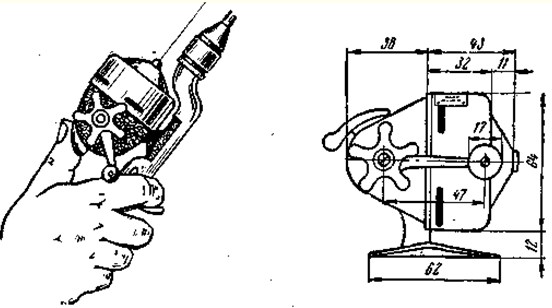

Рис. 24. Безынерционная катушка с закрытой шпулькой

Основное достоинство таких катушек в том, что при определенном натяжении лески она не наматывается, но и не перекручивается во время вращения рукоятки Силу торможения лески при стягивании ее со шпульки можно ослаблять и усиливать в процессе вываживания рыбы незначительным поворотом рукоятки в ту или другую сторону. Механизм катушки имеет зубчатую и кулисную передачи. Когда нажимают педаль, ось с чашкой лесоукладывателя подается вперед и прижимает леску резиновым буфером к колпаку: ползунок соскакивает с торца втулки, опускается вниз, увлекает за собой шпенек — и он скрывается в чашке. Если педаль отпустить, чашка под действием пружины отходит назад, но шпенек остается скрытым внутри чашки, и леска свободно сходит с катушки. С поворотом рукоятки начинают вращаться втулка и чашка лесоукладывателя; ползунок своим основанием набегает сначала на выступ втулки, затем на втулку и поднимается вверх, выталкивая шпенек наружу. Шпенек подхватывает леску и укладывает ее на шпульку. Сцепление рукоятки с большой шестеренкой фрикционное, силу этого сцепления регулируют вращением звездочки, расположенной на корпусе у основания рукоятки. Леска при натяжении сходит с катушки под тормозом, проворачивая не шпульку, а чашку лесоукладывателя и большую шестеренку в месте ее фрикционного сцепления с рукояткой, благодаря чему леска не перекручивается.

Общие требования, предъявляемые к безынерционным катушкам, можно свести к следующему. Они должны иметь прочные, легко сменяемые шпульки разной емкости, причем такой формы, которая обеспечивала бы дальний заброс приманки, такую высоту ножки, при которой дужка не задевала бы за пальцы руки, надежный лесоукладыватель со сменным запасным роликом, механизм для равномерной укладки лески на шпульку, механизм, останавливающий обратное вращение рукоятки, например храповик. Лесоукладыватель должен иметь устойчивое положение, перекладываться энергично, но без щелчка. Для вываживания крупной рыбы желательно иметь механизм, позволяющий регулировать силу торможения в процессе вываживания. При всех обстоятельствах леска-не должна перекручиваться.

При покупке подбирают катушку применительно к длине и толщине лески, а также к типу удилища. Для ловли крупной рыбы берут более мощное удилище, более длинную и толстую леску, а следовательно, и более емкую катушку. Для одноручных удилищ удобны мультипликаторы и безынерционные катушки, для двуручных — любые типы. Для инерционных катушек требуется более тяжелый груз для заброса лески, а следовательно, и более жесткое удилище; для безынерционных такой большой жесткости от удилищ не требуется.

У инерционных катушек проверяют легкость хода и балансировку барабана. Он должен вращаться от легкого толчка по ручке.

Не рекомендуются катушки с шероховатой поверхностью корпуса: с них трудно вытирать пыль и грязь.

У безынерционных катушек вращением рукоятки проверяют легкость и бесшумность хода. Дужка должна перекидываться из нижнего положения в верхнее легко, энергично, но без щелчка. При одном обороте рукоятки лесоукладыватель должен делать не менее 3,5 оборотов. Регулировку силы и плавности торможения можно проверить только с намотанной леской.

(А.Я. Лапутин)
